Comparacion de su uso con el de otros medios de transmicion
Se trata de un medio muy flexible y muy fino (de 2 a 125um) que conduce energía de naturaleza óptica; si, puede conducir transmisiones de luz moduladas. Para la fibra se pueden usar diversos tipos de cristales y plásticos. Las perdidas menores se han conseguido con la utilización de fibras de silicio fundido ultra puro.
- Las fibras ultra- puras son muy difíciles de fabricar.
- Las fibras de cristal multicomponente tienen mayores perdidas y son más económicas, pero proporcionan una prestación suficiente.
- La fibra de plástico tiene todavía un coste menor y se puede utilizar para enlaces de distancias cortas, para los que son aceptables pérdidas moderadamente altas.
Si se compara con otros medios de la red de datos, es más caro, sin embargo, no es susceptible a la interferencia electromagnética y ofrece velocidades de datos más altas que cualquiera de los demás tipos de medios de la red de datos descritos aquí. El cable de fibra óptica no transporta impulsos eléctricos, como lo hacen otros tipos de medios de la red de datos que usan cables de cobre. En cambio, las señales que representan a los bits se convierten en haces de luz.
Las características diferenciales de la fibra óptica frente al cable coaxial y al par trenzado son:
• Mayor ancho de banda: El ancho de banda, y por tanto la velocidad de trasmisión, en las fibras es enorme. Experimentalmente se ha demostrado que se pueden conseguir velocidades de trasmisión de 2 Gbps para decenas de kilómetros de distancia. Compárese con el máximo que se puede conseguir en el cable coaxial:
cientos de Mbps sobre aproximadamente 1km, y con los escasos Mbps que se pueden obtener en la misma distancia para pares trenzados, o con los 100Mbps que se consiguen en pares trenzados si la distancia se reduce a unas pocas decenas de metros.
• Menor tamaño y peso: Las fibras, ópticas son apreciablemente más finas que el cable coaxial o que los pares trenzados embutidos, por lo menos en un orden de magnitud para capacidades de transmisión comparables. En las conducciones estrechas previstas en las edificaciones para el cableado, así como en las conducciones públicas subterráneas, la utilización de tamaños pequeños tiene unas ventajas evidentes. La reducción en tamaño lleva a su vez aparejada una reducción en peso que disminuye la infraestructura necesaria.
• Atenuación menor: La atenuación es significativamente menor en las fibras ópticas que en los cables coaxiales y pares trenzados, además es constante en un gran intervalo de frecuencia.
• Aislamiento electromagnético: Los sistemas de fibra óptica no se ven afectados por los efectos de campos electromagnéticos exteriores. Estos sistemas no son vulnerables a interferencias, ruido impulsivo o diafonía. Y por la misma razón, las fibras no radian energía, produciendo interferencias despreciables con otros equipos y proporcionando a la vez un alto grado de privacidad; además, relacionado con esto la fibra es por construcción, difícil de intervenir o, coloquialmente, “pinchar”.
• Mayor separación entre repetidores: Cuantos menos repetidores haya el coste será menor, además de haber menos fuentes de error. Desde este punto de vista, las prestaciones de los sistemas de fibra óptica han sido mejoradas progresivamente. Por ejemplo, AT&T ha desarrollado un sistema de trasmisión que consigue 3.5 Gbps sobre una distancia de 318 km [ ] 92 PARK SIN NECESIDAD DE REPETIDORES. Los sistemas basados en coaxial y en pares trenzados requieren repetidores cada pocos kilómetros.
Comparación de los medios de trasmisión más utilizados frente a la fibra óptica
las cinco aplicaciones básicas en las que la fibra óptica es importante son:
• Trasmisiones a larga distancia
• Trasmisiones metropolitanas
• Acceso a áreas rurales
• Bucles de abonado
• Redes de área local
Consideraciones sobre el cable de fibra óptica
El cable de fibra óptica se utiliza si:
o Necesita transmitir datos a velocidades muy altas y a grandes distancias en un medio muy seguro.
El cable de fibra óptica no se utiliza si:
o Tiene un presupuesto limitado.
o No tiene el suficiente conocimiento para instalar y conectar los dispositivos de forma apropiada.
· Se trata de un medio muy flexible y muy fino que conduce energía de naturaleza óptica. Su forma es cilíndrica con tres secciones radiales: núcleo, revestimiento y cubierta .El núcleo está formado por una o varias fibras muy finas de cristal o plástico. Cada fibra está rodeada por su propio revestimiento que es un cristal o plástico con diferentes propiedades ópticas distintas a las del núcleo. Alrededor de este conglomerado está la cubierta (constituida de material plástico o similar) que se encarga de aislar el contenido de aplastamientos, abrasiones, humedad, etc...
· Permite un gran número de canales y velocidades muy altas, superiores al GHz. Tienen un Bc enorme (50Ghz máx., 2Ghz típico), Rmax enorme (2Gbps máx.), pequeño tamaño y peso, y una atenuación pequeña. Es inmune a ruidos e interferencias y son difíciles de acceder. Tienen como inconvenientes el precio alto, la manipulación complicada, el encarecimiento de los costos (mano de obra, tendido,..)
· Es un medio muy apropiado para largas distancias e incluso últimamente para LAN's.

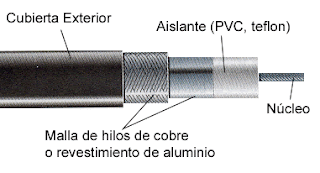

Cable coaxial
El cable coaxial es quizá el medio de transmisión más versátil, por lo que está siendo cada vez más utilizado en una gran variedad de aplicaciones. Se usa para trasmitir tanto señales analógicas como digitales. El cable coaxial tiene una respuesta en frecuencia superior a la del par trenzado, permitiendo por tanto mayores frecuencias y velocidades de transmisión. Por construcción el cable coaxial es mucho menos susceptible que el par trenzado tanto a interferencias como a diafonía.
Las más importantes aplicaciones son:
• Distribución de televisión
• Telefonía a larga distancia
• Conexión con periféricos a corta distancia
• Redes de área local
Sus inconvenientes principales son:
Atenuación, ruido térmico, ruido de intermodulación. Específicamente para las LAN, el cable coaxial ofrece varias ventajas. Se pueden realizar tendidos entre nodos de red a mayores distancias que con el cable STP o UTP (unos 500 metros), sin que sea necesario utilizar tantos repetidores.
El cable coaxial es más económico que el cable de fibra óptica y la tecnología es sumamente conocida. Se ha usado durante muchos años para todo tipo de comunicaciones de datos. Para señales analógicas, se necesita un amplificador cada pocos kilómetros y para señales digitales un repetidor cada kilómetro.
Par trenzado
Es el medio confinado más barato y más usado. Consiste en un par de cables, embutidos para su aislamiento, para cada enlace de comunicación. Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del trenzado tiende a disminuir la interferencia electromagnética (diafonía) entre los pares adyacentes dentro de una misma envoltura. También, el apantallamiento del cable con una malla metálica reduce las interferencias externas. Cada par de cables constituye sólo un enlace de comunicación. Típicamente, se utilizan haces en los que se encapsulan varios pares mediante una envoltura protectora. En aplicaciones de larga distancia, la envoltura puede contener cientos de pares.
